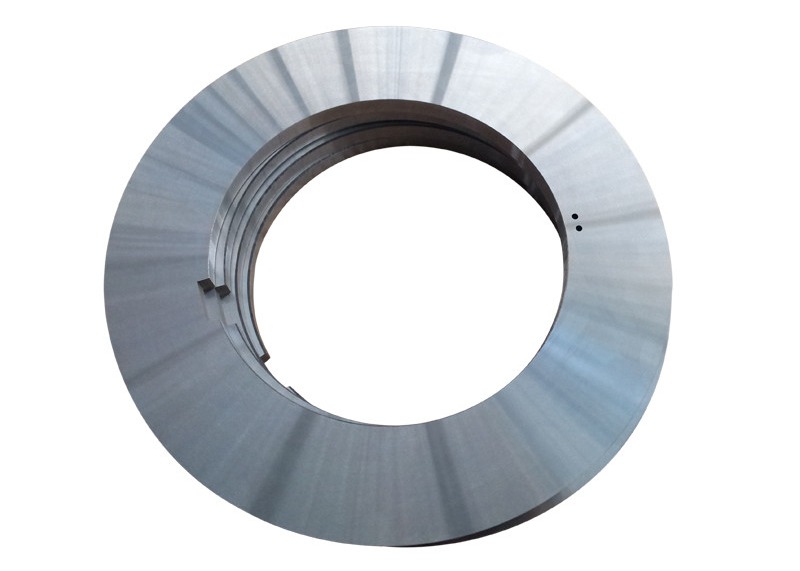

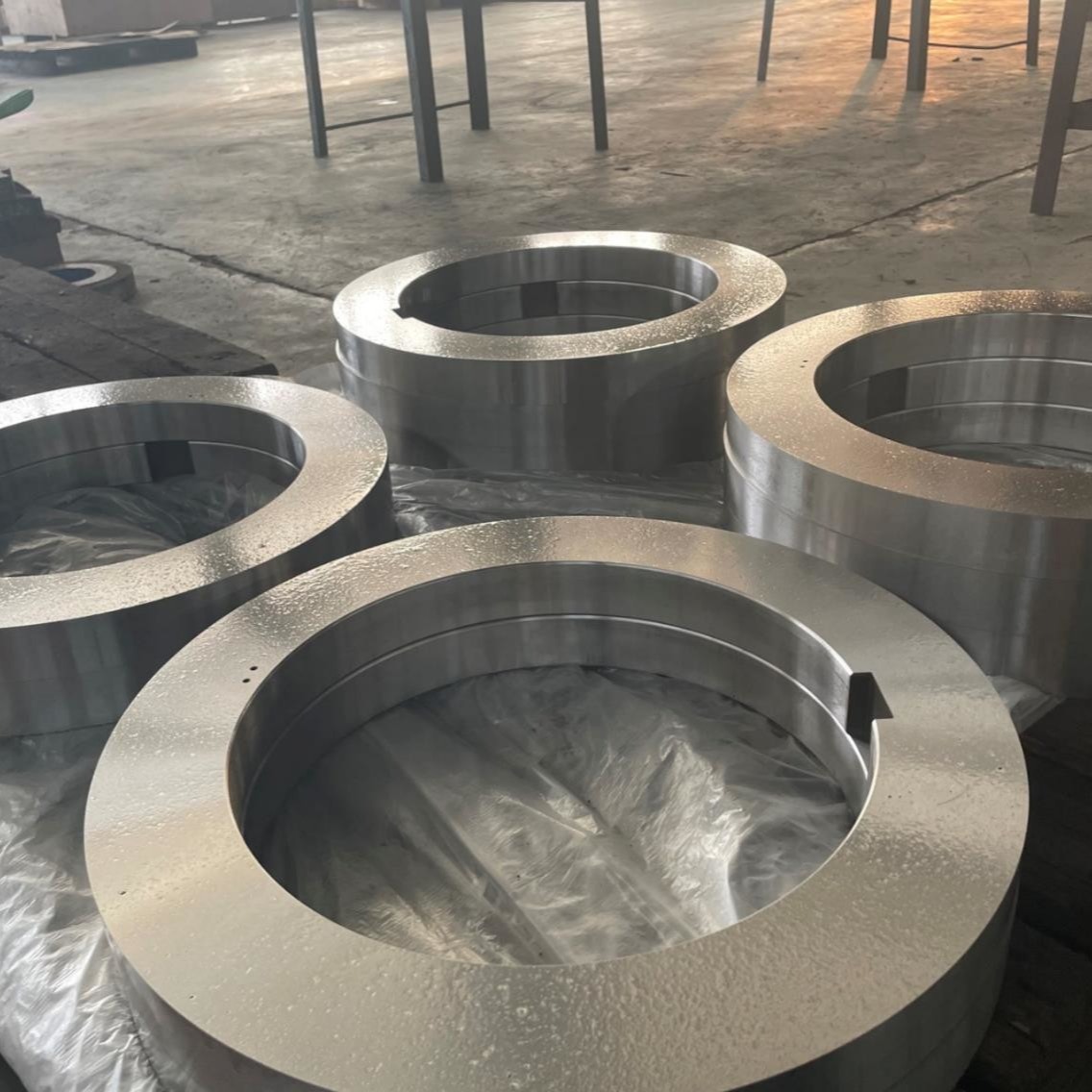

SENDA는 금속 코일, 시트 및 스트립의 종방향 슬리팅을 위한 맞춤형 HRC 52~55 공구강 로터리 슬리터 블레이드를 제조합니다. 재료 및 작동 조건이 확인된 경우에만 해당됩니다.
블레이드의 외경, 내경, 두께, 절단 날 및 장착 구조는 도면, 기존 블레이드, 샘플 또는 아버 치수에 따라 제조될 수 있습니다. 제품 선택 시 HRC 52~55 경도 범위뿐만 아니라 공구강 등급, 열처리 상태, 블레이드 정밀도, 툴링 구성 및 기존 슬리팅 문제도 고려됩니다.
제품 하이라이트
- 블레이드 유형: 상부 및 하부 로터리 슬리터 블레이드
- 재료: 슬리팅 용도에 따라 선택된 공구강
- 최종 경도: HRC 52~55
- 맞춤형 치수: 외경, 내경 및 두께
- 맞춤형 구조: 절단 날, 키 홈, 챔퍼 및 장착 기능
- 지원 툴링: 스페이서, 고무 또는 PU 링, 조정 심 및 강철 스트리퍼 링
- 제조 기준: 도면, 샘플, 기존 블레이드 또는 기계 데이터
제품 개요

HRC 52~55 공구강 로터리 슬리터 블레이드는 슬리팅 라인의 상부 및 하부 아버에 설치됩니다. 금속 코일 또는 스트립은 블레이드 사이를 통과하며 제어된 수평 간격 및 블레이드 오버랩을 통해 종방향으로 연속적으로 슬리팅됩니다.
이 블레이드는 일반적으로 개별 절단 부품이 아닌 완전한 슬리팅 툴링 시스템의 일부로 작동합니다. 이 시스템에는 정밀 강철 스페이서, 조정 심, PU 또는 고무 링 및 강철 스트리퍼 링이 포함될 수 있습니다.
완전한 툴링 어셈블리는 다음을 제어합니다:
- 아버 상의 블레이드 위치
- 완성된 스트립 폭
- 상부 및 하부 블레이드 간의 수평 간격
- 블레이드 오버랩
- 스트립 홀딩, 안내 및 배출
- 여러 절단 위치에 걸친 누적 치수 정확도
따라서 HRC 52~55 공구강 로터리 슬리터 블레이드의 성능은 경도 이상에 따라 달라집니다. 공구강 선택, 열처리, 블레이드 정밀도, 아버 상태 및 툴링 어셈블리는 함께 작동해야 합니다.
HRC 52~55은 로터리 슬리터 블레이드에 무엇을 의미합니까?
HRC 52~55은 이 공구강 로터리 슬리터 블레이드 구성에 대해 지정된 최종 경도 범위입니다. 이는 공구강 등급이 아니며 모든 로터리 슬리터 블레이드에 대한 표준 경도로 취급해서는 안 됩니다.
이 경도 범위의 적합성은 여러 요인에 따라 달라집니다:
- 특정 공구강 등급
- 담금질, 템퍼링 및 응력 제거 상태
- 슬리팅되는 재료의 등급
- 재료 두께 및 인장 강도
- 블레이드 외경, 내경 및 두께
- 절단 날 기하학
- 슬리팅 속도 및 작동 부하
- 기존 고장이 마모, 날 변형 또는 칩핑인지 여부
동일한 HRC 52~55 경도를 가진 두 개의 블레이드는 강철 등급, 열처리 구조, 치수 또는 날 기하학이 다른 경우 다르게 작동할 수 있습니다.
경도, 인성 및 내마모성 간의 균형
공구강 로터리 슬리터 블레이드는 다음을 균형 있게 유지해야 합니다:
- 경도
- 인성
- 강도
- 내마모성
- 날 유지력
- 치수 안정성
불충분한 인성은 미세 칩핑, 날 칩핑 또는 균열로 이어질 수 있습니다. 불충분한 경도 또는 내마모성은 날 변형, 빠른 마모 및 빈번한 재연삭으로 이어질 수 있습니다.
따라서 HRC 값만으로는 블레이드가 특정 슬리팅 라인에 적합한지 여부를 결정하기에 충분하지 않습니다.
HRC 52~55 공구강 로터리 슬리터 블레이드의 응용 분야
강철 코일 종방향 슬리팅
이 블레이드는 넓은 강철 코일을 연속적으로 더 좁은 스트립으로 분할하는 데 사용할 수 있습니다. 강철 등급, 두께, 강도, 슬리팅 속도 및 필요한 날 상태에 따라 적합성을 평가해야 합니다.
금속 시트 및 스트립 슬리팅
HRC 52~55 공구강 로터리 슬리터 블레이드는 확인된 금속 시트 및 스트립 응용 분야의 종방향 슬리팅에 대해 고려될 수 있습니다. 블레이드 재료, 경도, 치수 및 날 설계는 실제 전단 하중에 맞춰야 합니다.
다중 칼날 슬리팅 라인
다중 칼날 슬리팅 라인에서는 여러 블레이드, 스페이서 및 심이 동일한 아버에 설치됩니다. 각 블레이드의 정밀도 외에도 완전한 툴링 스택의 누적 치수 오차를 제어해야 합니다.
누적 정확도가 낮으면 다른 절단 위치에서 다른 간격 및 스트립 폭 결과가 발생할 수 있습니다.
코일 가장자리 트리밍
코일 가장자리 트리밍의 경우 다음 요인을 함께 고려해야 합니다:
- 재료 두께
- 절단 날 상태
- 수평 간격
- 블레이드 오버랩
- 필요한 날 품질
- 스크랩 가장자리 배출 방법
열간 압연 및 냉간 압연 재료 조건
HRC 52~55 공구강 로터리 슬리터 블레이드는 특정 열간 압연 또는 냉간 압연 재료 응용 분야에 대해 평가될 수 있습니다. '열간 압연' 및 '냉간 압연'이라는 용어만으로는 올바른 블레이드 구성을 결정하기에 충분하지 않습니다.
평가에는 다음도 포함되어야 합니다:
- 재료 등급
- 두께 범위
- 인장 강도
- 표면 상태
- 슬리팅 속도
- 절단 하중
- 기존 블레이드 고장 모드
HRC 52~55 공구강 로터리 슬리터 블레이드의 일반적인 문제
절단 날 칩핑 또는 미세 칩핑
일반적인 증상
- 절단 날에 작은 국부적 노치가 나타납니다.
- 칩핑이 동일한 둘레 위치에서 반복적으로 발생합니다.
- 상부 및 하부 블레이드가 접촉하는 곳에 손상이 나타납니다.
- 짧은 작동 기간 후에 날 손상이 발생합니다.
- 재연삭 후에도 동일한 위치에서 칩핑이 다시 발생합니다.
가능한 원인
- 공구강 인성이 작동 조건과 일치하지 않습니다.
- HRC 52~55 구성이 선택된 강철 등급에 적합하지 않습니다.
- 열처리 또는 템퍼링이 제대로 제어되지 않습니다.
- 날 기하학이 절단 하중에 맞지 않습니다.
- 수평 간격이 너무 작습니다.
- 블레이드 오버랩이 과도합니다.
- 보어-아버 끼움이 불안정합니다.
- 아버 런아웃이 과도합니다.
- 스트립에 용접, 이물질 또는 갑작스러운 두께 변화가 포함되어 있습니다.
검사 방향
공구강, 경도, 열처리, 절단 날 기하학, 수평 간격, 오버랩 및 아버 상태를 함께 검사해야 합니다. 칩핑은 경도를 높이거나 낮추는 것만으로 해결해서는 안 됩니다.
빠른 블레이드 마모 또는 빈번한 재연삭
일반적인 증상
- 절단 날이 빨리 무뎌집니다.
- 생산이 계속됨에 따라 버 높이가 증가합니다.
- 재연삭 간격이 짧아집니다.
- 동일한 블레이드의 다른 영역이 다른 속도로 마모됩니다.
- 동일한 툴링 세트 내의 블레이드에서 일관되지 않은 마모가 나타납니다.
가능한 원인
- 선택된 공구강의 내마모성이 불충분합니다.
- HRC 52~55이 현재 마모 조건과 일치하지 않습니다.
- 슬리팅되는 재료가 높은 강도 또는 연마성을 가집니다.
- 열처리 성능이 불안정합니다.
- 슬리팅 속도 또는 연속 작동 부하가 높습니다.
- 잘못된 간격이 과도한 마찰을 유발합니다.
- 블레이드 또는 아버 정밀도가 국부적 마모를 유발합니다.
검사 방향
첫 번째 단계는 다음을 구별하는 것입니다:
- 균일한 날 무뎌짐
- 일방적인 마모
- 국부적인 둘레 마모
- 상부 및 하부 블레이드 간의 접촉 마모
- 특정 툴링 위치에서의 비정상적인 마모
주요 고장이 칩핑이 아닌 일관되게 빠르고 균일한 마모인 경우, 다른 공구강 등급, 경도 범위 또는 블레이드 재료를 평가해야 할 수 있습니다.
슬리팅 버 증가
버 증가가 반드시 HRC 52~55가 너무 낮다는 것을 의미하지는 않습니다.
다음 조건도 확인해야 합니다:
- 절단 날 마모
- 수평 간격이 너무 크거나 너무 작음
- 블레이드 평탄도 및 평행도
- 스페이서 및 심의 누적 오차
- 아버 숄더 상태 및 작동 런아웃
- 스트립 두께 또는 강도의 변화
- 툴링 순서 및 잠금 상태
| 버 상태 |
우선 검사 영역 |
| 모든 스트립에서 버가 일관되게 증가합니다. |
수평 간격이 너무 클 수 있습니다. |
| 양쪽 스트립 가장자리에 규칙적인 압축이 나타납니다. |
수평 간격이 너무 작을 수 있습니다. |
| 버가 스트립 길이에 따라 주기적으로 변합니다. |
아버 런아웃, 평행도 또는 동심도 |
| 일부 스트립은 허용 가능하지만 다른 스트립은 여전히 좋지 않습니다. |
블레이드, 스페이서 또는 누적 툴링 오차 |
| 생산 중에 버가 점차 증가합니다. |
날 마모, 재료 변화 또는 국부적 마모 |
상부 및 하부 블레이드 접촉
공구강 및 HRC 52~55 경도가 적절하더라도 상부 및 하부 블레이드가 다음으로 인해 접촉할 수 있습니다:
- 불충분한 평탄도
- 불충분한 평행도
- 불안정한 보어-아버 끼움
- 과도한 동심도 오차 또는 런아웃
- 수평 간격이 너무 작게 설정됨
- 누적 스페이서 오차
- 불균일한 잠금 압력
- 아버 숄더 상태 불량
블레이드 접촉은 다음을 초래할 수 있습니다:
- 절단 날 칩핑
- 비정상적인 마찰 및 열
- 국부적 마모
- 블레이드 손상
- 생산 중단 및 툴링 재설정
불안정한 슬리트 폭
동일한 툴링 세트 내에서 스트립 폭 변화가 발생할 때 다음을 검사해야 합니다:
- 블레이드 두께 일관성
- 스페이서 두께
- 조정 심 배열
- 누적 툴링 치수
- 아버 숄더 상태
- 잠금 압력
- 스트립 장력 및 추적
이러한 문제는 주로 툴링 정밀도 및 조립 상태와 관련이 있습니다. 일반적으로 블레이드 경도 변경만으로는 해결할 수 없습니다.
경도만으로는 슬리팅 문제를 해결할 수 없는 이유
HRC 52~55는 블레이드 경도를 설명하지만, 로터리 슬리터 블레이드의 실제 성능은 여러 상호 작용 요인에 의해 제어됩니다.
| 요인 |
가능한 영향 |
| 공구강 및 열처리 |
빠른 마모, 날 변형 또는 칩핑 |
| 블레이드 두께 허용 오차 |
간격 변화 및 스트립 폭 오차 |
| 평행도 |
국부적 접촉, 블레이드 간섭 및 버 |
| 평탄도 |
축 방향 움직임 및 주기적 간격 변화 |
| 보어 정확도 |
불안정한 아버 끼움 및 불균일한 하중 |
| 동심도 또는 런아웃 |
불균일한 마모 및 주기적 버 변화 |
| 수평 간격 |
압축, 찢어짐 또는 과도한 버 |
| 블레이드 오버랩 |
불완전한 전단 또는 과도한 절단 날 하중 |
| 누적 스페이서 오차 |
일관되지 않은 간격 및 스트립 폭 |
| 아버 및 잠금 상태 |
블레이드 움직임, 진동 또는 국부적 접촉 |
따라서 HRC 52~55 공구강 로터리 슬리터 블레이드의 적합성은 재료 및 기계 조건에 대한 완전한 평가를 통해 결정되어야 합니다.
HRC 52~55 공구강 로터리 슬리터 블레이드 사양
| 항목 |
사양 |
| 제품명 |
HRC 52~55 공구강 로터리 슬리터 블레이드 |
| 블레이드 유형 |
상부 및 하부 로터리 슬리터 블레이드 |
| 재료 |
용도별 공구강 |
| 경도 |
HRC 52~55 |
| 주요 용도 |
확인된 금속 코일, 시트 및 스트립 슬리팅 |
| 외경 |
도면 및 기계에 따라 맞춤 제작 |
| 내경 |
아버 치수에 따라 맞춤 제작 |
| 두께 |
툴링 및 목표 슬리트 폭에 따라 맞춤 제작 |
| 날 설계 |
재료 및 슬리팅 조건에 따라 확인됨 |
| 두께 허용 오차 |
OD 및 제품 조건에 따라 결정됨 |
| 평탄도 |
OD 및 블레이드 두께에 따라 결정됨 |
| 평행도 |
OD 및 주문 요구 사항에 따라 결정됨 |
| 보어 정확도 |
아버 끼움에 따라 확인됨 |
| 동심도 / 런아웃 |
도면 및 작동 조건에 따라 확인됨 |
| 표면 거칠기 |
표준 연삭 또는 해당되는 경우 연마 |
| 지원 툴링 |
스페이서, 링, 심 및 스트리퍼 링 |
| 맞춤 제작 기준 |
도면, 샘플, 기존 블레이드 또는 기계 데이터 |
제조 허용 오차 참조
최종 정밀도 요구 사항은 블레이드 외경, 두께, 공구강, 구조 및 주문 요구 사항에 따라 달라집니다.
| 외경 |
두께 허용 오차 |
평행도 |
평탄도 ≤1 |
평탄도 1~2 |
평탄도 2~5 |
평탄도 >5 |
표준 Ra |
연마 Ra |
| ≤250 mm |
±0.001 mm |
0.002 mm |
0.02 mm |
0.005 mm |
0.002 mm |
0.002 mm |
0.2 μm |
0.1 μm |
| ≤340 mm |
±0.001 mm |
0.002 mm |
0.03 mm |
0.01 mm |
0.005 mm |
0.002 mm |
0.2 μm |
0.1 μm |
| ≤420 mm |
±0.001 mm |
0.002 mm |
0.04 mm |
0.02 mm |
0.01 mm |
0.002 mm |
0.2 μm |
0.1 μm |
| ≤550 mm |
±0.003 mm |
0.002 mm |
— |
— |
0.02 mm |
0.005 mm |
0.2 μm |
— |
| ≤600 mm |
±0.005 mm |
0.005 mm |
— |
— |
— |
0.01 mm |
0.2 μm |
— |
참고
- ±0.001 mm의 두께 허용 오차는 모든 블레이드 크기에 적용되는 것은 아닙니다.
- 평탄도 요구 사항은 블레이드 직경 및 두께에 따라 다릅니다.
- Ra 0.1 μm는 해당 블레이드 크기에 대해 사용 가능한 연마 마감입니다.
- 보어 허용 오차, 동심도, 런아웃 및 키 홈 요구 사항은 도면과 별도로 확인해야 합니다.
HRC 52~55 공구강 로터리 슬리터 블레이드는 어떻게 작동합니까?
- 상부 및 하부 블레이드는 해당 아버에 설치됩니다.
- 정밀 스페이서는 블레이드 위치와 목표 슬리트 폭을 결정합니다.
- 조정 심은 툴링 어셈블리 내에서 미세 치수 보정을 제공합니다.
- 상부 및 하부 블레이드는 필요한 수평 간격으로 설정됩니다.
- 제어된 블레이드 오버랩은 연속적인 로터리 전단을 생성합니다.
- 고무, PU 또는 강철 스트리퍼 링은 스트립 홀딩, 안내 및 배출을 돕습니다.
작동 중 HRC 52~55 공구강 절단 날은 전단 압력, 마찰 및 국부적 하중을 받습니다. 잘못된 간격, 오버랩 또는 아버 조건은 블레이드 재료 및 경도가 적절하더라도 여전히 칩핑, 불균일한 마모 또는 버를 유발할 수 있습니다.
HRC 52~55 로터리 슬리터 블레이드용 지원 툴링
정밀 강철 스페이서
정밀 스페이서는 아버 상의 블레이드 위치를 제어하고 목표 슬리트 폭을 결정합니다. 스페이서 정확도는 각 절단 위치의 누적 툴링 치수와 실제 간격에 직접적인 영향을 미칩니다.
PU 또는 고무 링
PU 또는 고무 링은 스트립 홀딩, 안내, 재료 배출 및 표면 보호를 돕습니다. 링 재료 및 경도는 슬리팅 재료 및 작동 조건에 따라 선택해야 합니다.
조정 심
조정 심은 툴링 배열 및 블레이드 위치에 대한 미세 보정을 제공합니다. 블레이드 또는 스페이서 제조 정확도가 불충분한 것을 보상할 수는 없습니다.
강철 스트리퍼 링
강철 스트리퍼 링은 좁은 스트립 또는 얇은 재료를 안내하고 배출할 수 있습니다. 치수, 위치 및 작동 압력은 로터리 블레이드, 목표 스트립 폭 및 기계 구조와 일치해야 합니다.
툴링 제어 원리
적절한 HRC 52~55 경도는 잘못된 간격, 스페이서 오차, 아버 런아웃 또는 불안정한 툴링 조립을 보상할 수 없습니다.
HRC 52~55 공구강 로터리 슬리터 블레이드 선택에 필요한 정보
슬리팅되는 재료
- 재료 이름 및 등급
- 열간 압연, 냉간 압연 또는 기타 재료 조건
- 재료 두께 범위
- 인장 또는 항복 강도
- 표면 및 절단 날 요구 사항
블레이드 및 기계 정보
- 외경
- 내경
- 블레이드 두께
- 아버 치수
- 슬리팅 기계 모델
- 슬리팅 속도
- 목표 스트립 폭
- 기존 수평 간격 및 오버랩
현재 블레이드 성능
- 현재 블레이드 재료
- 현재 블레이드 경도
- 작동 시간 또는 재연삭 간격
- 기존 칩핑, 버, 불균일한 마모 또는 블레이드 접촉
- 마모가 균일한지 또는 국부적인지 여부
- 기존 절단 날 및 슬리팅 재료의 상태
지원 툴링 요구 사항
- 블레이드 수량
- 스페이서 사양
- 고무 또는 PU 링 요구 사항
- 조정 심 요구 사항
- 강철 스트리퍼 링 요구 사항
- 잠금 구조 및 아버 조건
이러한 매개변수는 공구강, 열처리 요구 사항, 치수 정밀도, 날 기하학 및 완전한 툴링 구성을 결정하는 데 사용됩니다.
최종 경도 확인

이 제품 구성의 최종 경도는 지정된 HRC 52~55 범위에 대해 검사됩니다.
경도 검사는 치수 및 날 상태 검사와 함께 고려되어야 합니다. 블레이드가 필요한 경도를 충족하더라도 평탄도, 평행도, 보어 끼움, 런아웃 또는 절단 날 상태가 툴링 요구 사항을 충족하지 않으면 성능이 일관되지 않을 수 있습니다.
검사 요구 사항에는 다음이 포함될 수 있습니다:
- 최종 경도
- 두께
- 평탄도
- 평행도
- 보어 치수
- 동심도 또는 런아웃
- 표면 상태
- 절단 날 무결성
HRC 52~55는 언제 재평가되어야 합니까?
다음과 같은 경우 다른 경도 범위 또는 블레이드 재료를 평가해야 할 수 있습니다:
- 주요 고장이 칩핑이 아닌 빠르고 균일한 마모인 경우
- 슬리팅되는 재료가 높은 강도 또는 연마성을 가집니다.
- 라인이 장시간 연속으로 작동하는 경우
- 더 높은 절단 날 유지력이 필요한 경우
- 재료가 매우 얇고 버에 매우 민감한 경우
- 응용 분야가 HSS 또는 텅스텐 카바이드 블레이드에 더 적합할 수 있습니다.
- 기존 HRC 52~55 공구강 블레이드가 툴링 및 기계 조건이 수정된 후에도 불안정한 경우
다른 블레이드 재료는 선택 경계를 설명하기 위해서만 여기에 언급되어야 합니다. 이 페이지에서 병렬 제품 주제가 되어서는 안 됩니다.
맞춤형 치수 및 장착 구조

HRC 52~55 공구강 로터리 슬리터 블레이드는 프로젝트별 외경, 보어 치수, 두께, 키 홈, 챔퍼 및 장착 구조로 제조될 수 있습니다.
이러한 구조적 세부 사항은 독립적으로 선택하는 대신 아버 및 툴링 배열에 따라 확인해야 합니다. 부적절한 보어 끼움 또는 키 홈 구조는 작동 중에 불안정한 위치 지정, 불균일한 하중 또는 추가 런아웃을 유발할 수 있습니다.
일반적으로 다음 정보가 검토됩니다:
- 블레이드 외경
- 보어 직경 및 허용 오차
- 블레이드 두께
- 키 홈 치수 및 위치
- 챔퍼 요구 사항
- 아버 숄더 및 잠금 구조
- 해당되는 경우 회전 방향
- 기존 블레이드 도면 또는 샘플
열처리 및 정밀 연삭은 블레이드 치수 및 구조를 고려하여 수행됩니다. 대형 또는 두꺼운 공구강 블레이드는 변형 및 치수 안정성에 대한 추가 제어가 필요할 수 있기 때문입니다.
제조 및 검사
공구강 및 열처리
- 공구강 등급 검토
- 블랭크 또는 단조 재료 준비
- 열처리
- 템퍼링
- 응력 제거 처리
- HRC 52~55에서의 최종 경도 검사
정밀 가공
- 거친 면 및 마무리 면 연삭
- 정밀 보어 연삭
- 외경 연삭
- 절단 날 가공
- 챔퍼 또는 키 홈 가공
- 디버링
- 탈자
검사 항목
- 외경
- 내경
- 두께
- 경도
- 평탄도
- 평행도
- 동심도 또는 작동 런아웃
- 표면 거칠기
- 절단 날 상태
- 키 홈 및 장착 기능
검사 항목 및 합격 값은 제품 도면 및 주문 요구 사항에 따라 결정됩니다.
FAQ
HRC 52~55 공구강 로터리 슬리터 블레이드란 무엇입니까?
이는 용도별 공구강으로 제조되고 HRC 52~55로 열처리된 로터리 슬리팅 블레이드입니다. 확인된 금속 코일, 시트 및 스트립 슬리팅 응용 분야를 위해 슬리팅 라인의 상부 및 하부 아버에 설치됩니다.
HRC 52~55는 모든 강철 코일 슬리팅 응용 분야에 적합합니까?
아니요. 적합성은 재료 등급, 두께, 강도, 블레이드 치수, 슬리팅 속도, 기계 상태 및 현재 절단 문제에도 따라 달라집니다.
HRC 52~55 공구강 블레이드가 여전히 칩핑될 수 있는 이유는 무엇입니까?
칩핑은 공구강 인성, 열처리, 날 기하학, 수평 간격, 블레이드 오버랩, 아버 런아웃 또는 비정상적인 충격과 관련될 수 있습니다. 경도는 영향을 미치는 요인 중 하나일 뿐입니다.
버 증가가 HRC 52~55가 너무 낮다는 것을 의미합니까?
반드시 그런 것은 아닙니다. 절단 날 마모, 수평 간격, 블레이드 평탄도, 평행도, 누적 툴링 오차 및 아버 상태도 확인해야 합니다.
모든 로터리 슬리터 블레이드가 ±0.001 mm의 두께 허용 오차를 달성할 수 있습니까?
아니요. 사용 가능한 두께 허용 오차는 블레이드 외경, 두께, 구조, 공구강 및 특정 주문 요구 사항에 따라 달라집니다.
기존 샘플로 블레이드를 제조할 수 있습니까?
블레이드는 기존 블레이드, 도면, 샘플 또는 기계 데이터를 기준으로 평가 및 제조될 수 있습니다. 기존 블레이드 재료, 경도, 치수 및 작동 문제도 식별해야 합니다.
스페이서와 고무 링을 블레이드와 함께 공급할 수 있습니까?
스페이서, 고무 또는 PU 링, 조정 심 및 강철 스트리퍼 링은 완전한 슬리팅 툴링 요구 사항에 따라 구성할 수 있습니다.
블레이드를 재연삭해야 하는지 또는 교체해야 하는지 어떻게 결정할 수 있습니까?
버 증가를 유발하는 정상적인 날 마모는 블레이드 본체가 안전하게 사용할 수 있는 경우 재연삭을 통해 수정할 수 있습니다. 심각한 균열, 블레이드 본체 변형, 보어 손상 또는 깊은 칩핑은 별도의 기술 평가가 필요합니다.
재연삭 및 유지 보수
HRC 52~55 공구강 로터리 슬리터 블레이드는 절단 날 마모 및 블레이드 본체 상태에 따라 재연삭을 위해 평가될 수 있습니다.
재연삭은 날카로움 이상을 복원해야 합니다. 다음 항목도 다시 확인해야 합니다:
- 외경
- 두께
- 평탄도
- 평행도
- 동일한 블레이드 세트 내의 외경 일관성
- 균열 또는 심각한 절단 날 손상
- 재연삭 후 블레이드 오버랩
- 치수 변경 후 완전한 툴링 어셈블리의 호환성
세트로 사용되는 블레이드의 경우 재연삭 치수를 함께 평가해야 합니다. 블레이드 하나만 재연삭하면 완전한 툴링 시스템의 오버랩 및 작동 조건이 변경될 수 있습니다.
